Supporto di fissaggio per fascette fermacavo
Fissaggio cavi – Fissaggio guaina elettrica
Utilizzo: I supporti per fascette fermacavo, disponibili nelle versioni Anchor o a vite, sono progettati per fissare e organizzare in modo sicuro cavi e cablaggi su pannelli e strutture. Consentono un’installazione rapida e sicura, adatta ad ambienti industriali e tecnici che richiedono un fissaggio affidabile e duraturo.
Vantaggi: Garantiscono un’eccellente stabilità meccanica e un’elevata resistenza alle vibrazioni. I modelli Anchor permettono un montaggio rapido senza viti, ottimizzando i tempi di assemblaggio, mentre le versioni a vite assicurano un fissaggio rinforzato per applicazioni più esigenti. Il design garantisce una tenuta stabile della fascetta e una gestione ordinata dei cavi.
Varianti: La gamma comprende due tipologie principali: versione con ancoraggio a pressione e versione con vite metallica. Sono disponibili diverse dimensioni e configurazioni per adattarsi alle differenti esigenze di installazione.
Applicazioni: Ideale per il fissaggio e l’organizzazione di cavi elettrici, cablaggi e condotti leggeri in quadri elettrici, apparecchiature industriali, settore automobilistico, elettronica e assemblaggio generale.
Scopri la nostra gamma di supporti per fascette fermacavo
Le misure sono espresse in millimetri (mm)

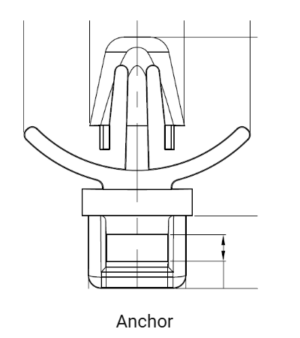

| SKU | Hole | Min Panel Thickness | Max Panel Thickness | Max Cable Tie Width | Tipo | Richiesta | hf:att:pa_hole | hf:att:pa_min-panel-thickness | hf:att:pa_max-panel-thickness | hf:att:pa_max-cable-tie-width | hf:att:pa_type | hf:att:pa_a | hf:att:pa_b | hf:att:pa_base | hf:att:pa_bottom-hole | hf:att:pa_bottom-panel-thickness | hf:att:pa_c | hf:att:pa_categorie | hf:att:pa_conditionnement | hf:att:pa_corps | hf:att:pa_couleur | hf:att:pa_d | hf:att:pa_diam-tete | hf:att:pa_dimensionplatine | hf:att:pa_dimpercagex | hf:att:pa_dimpercagey | hf:att:pa_dimpercagez | hf:att:pa_e | hf:att:pa_effortn | hf:att:pa_entraxevis | hf:att:pa_epaisseurpcb | hf:att:pa_eppanneaumax | hf:att:pa_eppanneaumin | hf:att:pa_f | hf:att:pa_feature | hf:att:pa_g | hf:att:pa_h | hf:att:pa_head-diameter | hf:att:pa_hole-a | hf:att:pa_i | hf:att:pa_l | hf:att:pa_lcable | hf:att:pa_long | hf:att:pa_matiere | hf:att:pa_obase | hf:att:pa_ocablemax | hf:att:pa_ocablemin | hf:att:pa_odiode | hf:att:pa_ofil | hf:att:pa_opercage | hf:att:pa_otete | hf:att:pa_p3d_postprocessing | hf:att:pa_p3d_scale | hf:att:pa_percagepcb | hf:att:pa_pp | hf:att:pa_prixdegressifsht | hf:att:pa_puht | hf:att:pa_qte-box | hf:att:pa_qtebox | hf:att:pa_qteparplaque | hf:att:pa_quantite | hf:att:pa_quantiteminimum | hf:att:pa_reference | hf:att:pa_resistance-a-la-corrosion | hf:att:pa_sachetsbox | hf:att:pa_screw | hf:att:pa_t | hf:att:pa_tete | hf:att:pa_top-hole | hf:att:pa_top-panel-thickness | hf:att:pa_typepercage | hf:att:pa_typevis | hf:att:pa_w | hf:att:pa_z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTM-48-0820 | 4.75 +/- 0.08 | 0,8 | 2,0 | 3,6 | Anchor | 4-75-0-08 | 08 | 20 | 36 | anchor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KTM-53-0820 | 5.3 +/- 0.08 | 0,8 | 2,0 | 5,0 | Anchor | 5-3-0-08 | 08 | 20 | 50 | anchor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KTM-63-1228 | 6.35 +/- 0.08 | 1,2 | 2,8 | 6,0 | Anchor | 6-35-0-08 | 12 | 28 | 60 | anchor |

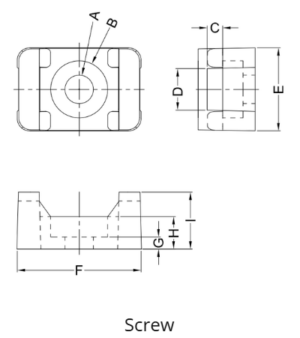

| SKU | Hole (A) | B | C | D | E | F | G | H | I | Tipo | Vite | Richiesta | hf:att:pa_hole-a | hf:att:pa_b | hf:att:pa_c | hf:att:pa_d | hf:att:pa_e | hf:att:pa_f | hf:att:pa_g | hf:att:pa_h | hf:att:pa_i | hf:att:pa_type | hf:att:pa_screw | hf:att:pa_a | hf:att:pa_base | hf:att:pa_bottom-hole | hf:att:pa_bottom-panel-thickness | hf:att:pa_categorie | hf:att:pa_conditionnement | hf:att:pa_corps | hf:att:pa_couleur | hf:att:pa_diam-tete | hf:att:pa_dimensionplatine | hf:att:pa_dimpercagex | hf:att:pa_dimpercagey | hf:att:pa_dimpercagez | hf:att:pa_effortn | hf:att:pa_entraxevis | hf:att:pa_epaisseurpcb | hf:att:pa_eppanneaumax | hf:att:pa_eppanneaumin | hf:att:pa_feature | hf:att:pa_head-diameter | hf:att:pa_hole | hf:att:pa_l | hf:att:pa_lcable | hf:att:pa_long | hf:att:pa_matiere | hf:att:pa_max-cable-tie-width | hf:att:pa_max-panel-thickness | hf:att:pa_min-panel-thickness | hf:att:pa_obase | hf:att:pa_ocablemax | hf:att:pa_ocablemin | hf:att:pa_odiode | hf:att:pa_ofil | hf:att:pa_opercage | hf:att:pa_otete | hf:att:pa_p3d_postprocessing | hf:att:pa_p3d_scale | hf:att:pa_percagepcb | hf:att:pa_pp | hf:att:pa_prixdegressifsht | hf:att:pa_puht | hf:att:pa_qte-box | hf:att:pa_qtebox | hf:att:pa_qteparplaque | hf:att:pa_quantite | hf:att:pa_quantiteminimum | hf:att:pa_reference | hf:att:pa_resistance-a-la-corrosion | hf:att:pa_sachetsbox | hf:att:pa_t | hf:att:pa_tete | hf:att:pa_top-hole | hf:att:pa_top-panel-thickness | hf:att:pa_typepercage | hf:att:pa_typevis | hf:att:pa_w | hf:att:pa_z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTM-03-0715 | 3,5 | 7,0 | 1,9 | 5,1 | 10,2 | 15,2 | 1,5 | 4,0 | 7,0 | Screw | M3 | 35 | 70 | 19-it | 51 | 102 | 152 | 15 | 40-it-4 | 70 | screw | m3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KTM-06-1023 | 6,2 | 10,9 | 3,4 | 9,0 | 16,0 | 23,0 | 1,3 | 4,8 | 9,7 | Screw | M5 | 62 | 109 | 34 | 90 | 160 | 230 | 13-it | 48 | 97 | screw | m5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KTM-04-0715 | 4,3 | 6,6 | 1,9 | 5,1 | 9,7 | 15,2 | 1,5 | 7,0 | Screw | M4 | 43 | 66 | 19-it | 51 | 97 | 152 | 15 | 70 | screw | m4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KTM-03-0613 | 3.3 | 6,9 | 1,8 | 3,4 | 8,3 | 13,0 | 1,3 | 2,1 | 6,1 | Screw | M3 | 3-3 | 69 | 1_8-it | 34 | 83 | 130 | 13-it | 21 | 61 | screw | m3 |
